本次試驗采用萬能材料試驗機使用環(huán)形法測定膠粘帶的初粘性，主要是將環(huán)形的膠粘帶在自身重量作用下與規(guī)定面積的試驗板接觸，測定膠粘帶拉力試驗板的力而測定其初粘性。

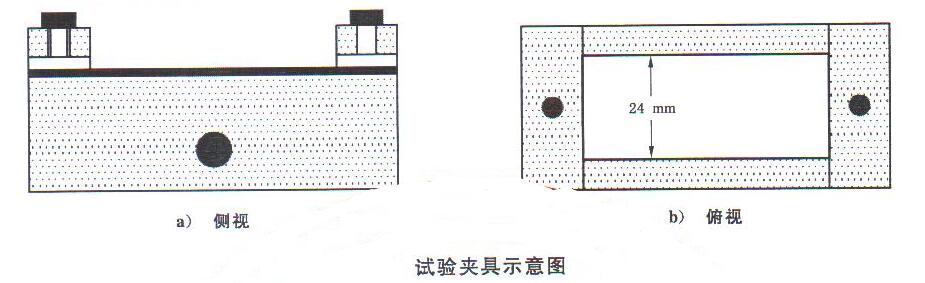

　　材料試驗機為恒定速度，夾具分離速度為300mm/min，力值誤差不大于1%。采用的夾具樣式如下圖所示：

　　膠粘帶試樣做成寬24mm，周長175mm的試樣環(huán)，數(shù)量至少3個。

　　注：如所采用的膠粘帶為無支撐膠粘帶，就需要先將樣品轉移到0.05mmPET膜上制成試樣環(huán)。PET膜作為無支撐膠粘帶的支撐載體。

　　試驗板采用不銹鋼，厚為1.5mm~2.0mm，寬為24mm，長為100mm，應能容納24mm×24mm的粘接面積。

　　另外制備試樣前，樣品、試驗板應在溫度為23℃±1℃，相對濕度為50%±5%條件下放置24h以上。

　　測試前，試驗板要用甲醇等相關溶液清洗干凈，重復清洗三遍確保清洗劑完全揮發(fā)，每次測試都要使用新的擦拭材料對試驗板進行清潔。

　　試驗具體操作步驟：

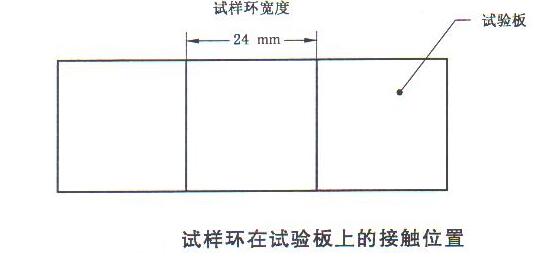

　　1、將夾具安裝在材料試驗機上，并保持試驗夾具水平狀態(tài)。試樣環(huán)在試驗板的接觸位置如圖所示：

　　2、設定拉伸過程中的連桿器的小間隔和間隔。設定

　　上夾具的下邊緣到試驗板表面的垂直小和間隔分別為25mm±1mm和100mm±3mm。

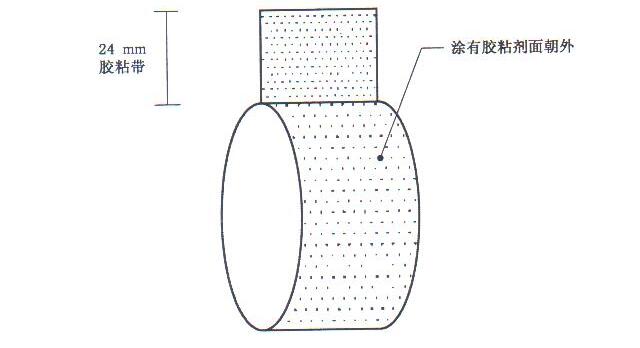

　　3、揭去覆蓋在試樣上的離型材料，將試樣完全彎轉過來，當心不要使其出現(xiàn)皺痕。把試樣彎成一個淚珠狀的環(huán)形試樣環(huán)，環(huán)形周長為127mm，有膠黏劑面朝外。如下圖所示：

材料試驗機測定試樣環(huán)示意圖

　　4、用24mm寬的覆蓋膠粘帶將試樣環(huán)兩端緊固在一起，覆蓋膠粘帶包裹試樣環(huán)的尾部，防止膠粘劑污染材料試驗機的夾具。

　　5、將緊固好的試樣環(huán)的尾部夾在上夾具，使24mm寬的試樣環(huán)底部邊緣與上夾具的底部邊緣水平。

　　6、打開試驗機軟件并啟動試驗機，保持夾具以300mm/min±10mm/min的速度向下移動，使試樣環(huán)的中間部位完全接觸試驗板的中央24mm×24mm的面積，不能出現(xiàn)邊緣懸掛的現(xiàn)象。當上夾具達到測試位置后，停留3s以內(nèi)，立即轉換方向向上移動。

　　7、記錄試樣環(huán)脫離試驗板所需的拉力和試樣環(huán)與試驗板粘接的破壞方式。

　　注：試樣環(huán)與試驗板粘接的破壞方式分為界面破壞、內(nèi)聚破壞和轉移破壞。

　　8、測試完成后，用試劑清潔試驗夾具中的試驗板，并且用無塵布蓋住試驗板，放置表面被刮傷。
